При проектуванні систем безперебійного або автономного електроживлення (ДБЖ, сонячні електростанції) користувачі часто фокусуються на виборі інвертора та ємності батарей, забуваючи про один критично важливий елемент — правильне розміщення обладнання. Акумуляторний банк — це не лише джерело енергії, але й система, яка має значні габарити та величезну вагу. Наприклад, лише одна класична гелева батарея на 100 А·год може важити понад 30 кг, а для потужної системи їх може знадобитися від 4 до 40 штук.

Компанія «Пульсар Лімітед» пропонує спеціалізовані стелажі та шафи для акумуляторів. У цьому гіді ми розповімо, чому побутові меблі не витримують такої техніки, які існують види конструкцій та як правильно підібрати рішення під ваші задачі.

Чому звичайні меблеві полиці не підходять для АКБ?

Спроба заощадити та розмістити акумулятори на звичайних побутових чи легких складських металевих стелажах часто призводить до катастрофічних наслідків. Основна проблема — відсутність належної несучої здатності та запасу міцності на прогин металу.

Якщо тонка полиця деформується під вагою свинцево-кислотних батарей, це може призвести до обвалу всієї багаторівневої конструкції. Як наслідок — фізичне пошкодження дорогих АКБ, коротке замикання, розрив з'єднувальних кабелів і навіть ризик пожежі. Спеціалізовані батарейні стелажі виготовляються з потовщеного профілю, мають додаткові ребра жорсткості та посилені стійки (ніжки), які рівномірно розподіляють точкове навантаження на підлогу.

Види конструкцій для розміщення акумуляторів

Залежно від типу приміщення, естетичних вимог та типу акумуляторів, існує кілька основних варіантів розміщення системи живлення.

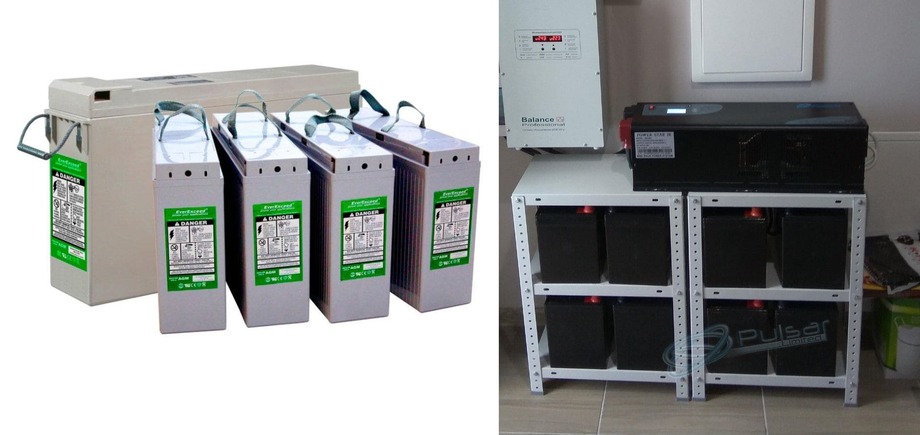

1. Відкриті акумуляторні стелажі

Це найбільш популярне, недороге і практичне рішення для закритих технічних приміщень (серверних, електрощитових, підвалів). Конструкція збирається з міцних металевих профілів і дозволяє розмістити АКБ у кілька ярусів.
Переваги:

• Ідеальна природна вентиляція (відсутність перегріву батарей).
• Легкий візуальний контроль стану АКБ.
• Швидкий доступ до клем та перемичок для проведення технічного обслуговування.

Недоліки: Відкритий доступ для пилу та сторонніх осіб.

2. Батарейні шафи (Battery Cabinets)

Якщо система безперебійного живлення встановлюється в офісі, коридорі чи медичному закладі, на перше місце виходить естетика та безпека. Закриті металеві шафи приховують акумулятори та всі дротові з'єднання всередині стильного корпусу.
Батарейні кабінети (наприклад, преміальні шафи EverExceed) закриваються на ключ, запобігаючи несанкціонованому доступу (особливо важливо, якщо в приміщенні бувають діти). Для відведення тепла такі шафи оснащуються перфорацією або вентиляторами.

3. Стійки та шафи 19 дюймів (для літієвих АКБ)

Сучасні літій-залізо-фосфатні (LiFePO4) акумулятори значно легші та компактніші за свинцеві аналоги. Тому індустрія перейшла на єдиний телекомунікаційний стандарт — форм-фактор 19 дюймів.
Стійки 19" для літієвих АКБ дозволяють монтувати акумуляторні блоки так само легко, як сервери або мережеві комутатори. Використовуючи розсувні універсальні полиці, в одну таку шафу можна компактно інтегрувати і сам інвертор (ДБЖ), і весь акумуляторний банк.

4. Кліматичні батарейні шафи

Свинець і літій дуже чутливі до перепадів температур (ідеальна температура для АКБ становить +20°C). Якщо вам потрібно встановити батареї на вулиці, на даху будівлі або в неопалюваному ангарі, звичайні стелажі не підійдуть.
Кліматичні шафи EverExceed — це повністю герметичні антивандальні бокси зі ступенем захисту IP55. Вони оснащені системами клімат-контролю (вбудований кондиціонер для літа та обігрівач для зими), що гарантує ідеальні умови для батарей цілий рік.

Як правильно розрахувати навантаження на стелаж?

Щоб уникнути помилок при замовленні конструкції, скористайтеся простим правилом розрахунку. Завжди рахуйте навантаження не на весь стелаж у цілому, а на конкретну одну полицю (ярус).

Приклад: Ви плануєте розмістити 8 гелевих акумуляторів вагою по 40 кг. Вирішено зробити двоярусний стелаж — по 4 АКБ на рівень. Таким чином, одна полиця повинна витримувати строго не менше 160 кг корисного навантаження. Замовляти потрібно стелаж, у специфікації якого вказано "навантаження на ярус — 200 кг" (завжди залишайте 20-30% запасу міцності).

Часті питання (FAQ)

Незалежно від того, чи будуєте ви компактну систему резервного живлення для квартири, чи проектуєте серверну для дата-центру — у ТОВ "Пульсар Лімітед" ви знайдете ідеальні стелажі, шафи та комплектуючі для надійного розміщення ваших акумуляторів!
